Испытательная камера повышенного давления
Камеры давления Серия TНP / Серия THCBadmin2020-07-09T10:33:02+00:00
Камеры избыточного давления Серия TНP
Камеры пониженного давления Серия THCB / Серия THCWB

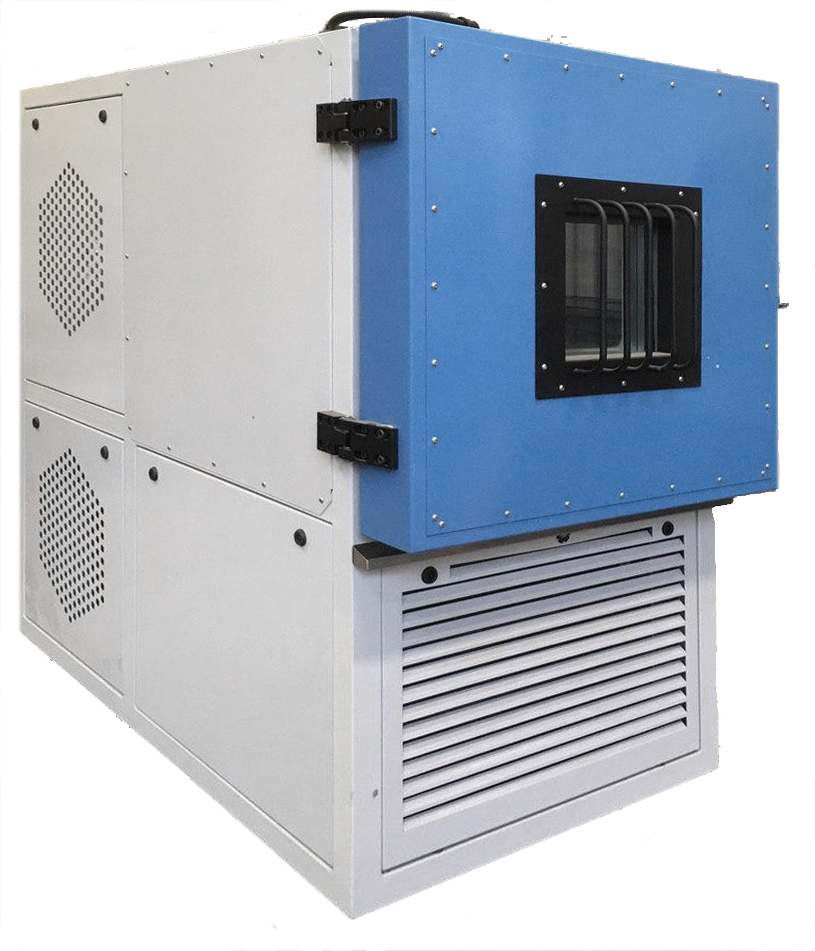

Внешний вид камер давления:
Камеры повышенного давления
Серия THP
Камера пониженного давления
Серия THСВ
Камера пониженного давления
Серия THСWВ
Камера повышенного давления предназначена для проведения испытаний изделий на воздействие избыточного давления от 0 до 3 атм.
Камеры пониженного давления подвергают испытуемый образец воздействию давления от 1 бар до 1 мбар при воздействии температур и/или повышенной относительной влажности.
Конструктивные особенности камер
Внутренний испытательный отсек камеры изготовлен из нержавеющей стали. Нержавеющая сталь матовая, упрочненная, внутренние углы скруглены.
Теплоизоляция выполнена из двух слоев – минеральная вата и пенополиуретан. Пенополиуретан обладает низкой гигроскопичностью, что обеспечивает сохранение теплоизоляционных характеристик на долгие годы.
Заглушка технологического отверстия выполнена из мягкого силикона с мягким уплотнителем внутри, что обеспечивает удобство прокладки проводов для подключения к испытуемому образцу. Заглушка имеет повышенную износостойкость.
Размеры и стоимость камер избыточного давления Серия TНP
Испытательные камеры могут быть сконструированы и исполнены в соответствии с Вашими требованиями. Стоимость камер рассчитывается индивидуально после ознакомления с Вашим техническим заданием.
Размеры и стоимость камер пониженного давления Серия THCB/THCWB
Камеры могут быть сконструированы и исполнены согласно Вашим техническим задачам. Стандартные технические характеристики приведены в таблице:
| Модель | Полезный объем, л | Диапазон температур, ⁰С | Диапазон относит. влажности, % | Размеры полезного объема (Ш×В×Г), мм | Вакуумный фланец | Время выхода на режим, мин | Макс. потр. ток, А | Точность поддержания температуры для камер с термоплитой, ⁰С | Давление, мм.рт.ст | Параметры электропитания | Стоимость за единицу, руб.* |
|---|---|---|---|---|---|---|---|---|---|---|---|
| THCB 150 | 150 | ..-70..+150 | – | 500×500×600 | ISO 100 | не более 60 | 16 | ±0,5 | атм.÷1 | 3L+N+PE, 380В/ 50Гц | 2 400 000,00 |
| THCWB 150 | 150 | 20÷98 | 500×500×600 | 16 | 2 640 000,00 | ||||||
| THCB 500 | 500 | – | 800×800×800 | 20 | 3 852 000,00 | ||||||
| THCWB 500 | 500 | 20÷98 | 800×800×800 | 20 | 4 238 000,00 | ||||||
| THCB 800 | 800 | – | 900×900×1000 | 24 | 4 920 000,00 | ||||||
| THCWB 800 | 800 | 20÷98 | 900×900×1000 | 24 | 5 412 000,00 | ||||||
| THCB 1000 | 1000 | – | 1000×1000×1000 | 26 | 5 652 000,00 | ||||||
| THCWB 1000 | 1000 | 20÷98 | 1000×1000×1000 | 26 | 6 218 000,00 |
* Цены указаны в рублях с учетом НДС 20%.
Доставка, сборка, пуско-наладочные работы и обучение персонала не включены в стоимость и рассчитываются отдельно.
Данный прайс-лист не является публичной офертой. Публикуемые цены являются базовыми и могут быть отличны от конечной цены сделки.
Система управления камерами
Управление камеры осуществляется с помощью русифицированного контроллера с цветным дисплеем. Позволяет легко вводить данные и осуществлять контроль. Легкое управление, очень простое программирование и отслеживание параметров испытаний. ЖК-дисплей позволяет, например, выделять и увеличивать отдельно целые сегменты графика.
Основные возможности:
Русскоязычный и интуитивно понятный интерфейс;
Ethernet-порт для подключения к компьютеру;
Калибровка датчиков посредством сенсорной панели;
Отображение рабочих параметров для простоты сервисного обслуживания;
Дискретность: 0,1ºС, 0,1%;
Задание уставки температуры в ручном режиме с указанием скорости выхода к заданному значению;
Задание уставки температуры в автоматическом режиме в виде последовательности шагов программы, описанной в графической форме;
Сохранение данных на USB-носитель;
Система управления камерой построена на принципе сбалансированного регулирования температуры и относительной влажности, непрерывно, в режиме реального времени, управляет мощностью охладителя и нагревателя, осушителя и увлажнителя рабочего объёма, а также:
• обеспечивает работу камеры в постоянном и программируемом режиме, осуществляет мониторинг работы камеры и отображает её состояние в режиме реального времени;
• отображает на дисплее статус рабочего состояния камеры, график температуры и график относительной влажности;
• имеет интерфейс Ethernet и программное обеспечение для возможности интеграции камеры в локальную сеть и удаленного управления работой как одной, так и несколькими климатическими камерами одного завода-изготовителя, а также объединение их в единую структуру;
• отслеживает и отображает на экране аварийные ситуации и отображать их на экране, сопровождая их звуковым сигналом;
• при возникновении аварийной ситуации останавливает работу камеры, если она угрожает работоспособности оборудования или персонала;
• при возникновении аварийной ситуации подает звуковой сигнал;
• возникновения аварийных ситуаций фиксируется в памяти системы с указанием даты и времени, и доступна персоналу в режиме просмотра;
• имеет возможность перевода экрана в «спящий» режим через указанный пользователем временной интервал, переход экрана в «спящий» режим отражается на рабочем режиме камеры;
• имеет функцию отсроченного запуска с точностью до дней, часов и минут;
• имеет функцию архивации процессов испытаний с записью данных в память безбумажного самописца цикла длиной 20 дней с интервалом записи 10 секунд;
• имеет функцию мониторинга температуры испытываемого изделия с выводом измеренных значений на экран дисплея и записью данных в память компьютера.
• отображает на дисплее текущую дату и время.
Система управления камерой обеспечивает:
• разрешение установки температуры: 0,1 ºС;
• разрешение установки относительной влажности: 0,1%;
• разрешение установки времени: 1,0 с;
ЕСТЬ ВОПРОСЫ?
Мы постараемся ответить на все ваши вопросы. Оставьте нам сообщение, указав свои контактные данные Мы свяжемся с вами в кратчайшие сроки!
Источник
Высоковакуумные испытательные камеры
Для проведения испытаний изделий предполагающих работу в условиях космического пространства применяются высоковакуумные испытательные камеры.
Данные испытательные камеры также широко применяются и в других сферах промышленности, где требуется создание вакуума до 1·10-6 мм.рт.ст. (Torr) и лучше, например, при производстве полупроводниковых приборов и электролучевой сварке.
Испытательные камеры имитации космического пространства REOCAM серии V изготавливаются с применением материалов имеющих низкий «коэффициент загрязнения вакуума».
Рабочий объем камеры высокого вакуума изготовлен из нержавеющей стали с полированной зеркальной поверхностью, обеспечивающей минимальное газовое натекание в рабочее пространство.
Замкнутый контур (без спаек) уплотнения двери из синтетического фторированного каучука также минимизирует натекание. Геометрия камеры позволяет максимально рационально использовать внутреннее пространство.
Рабочий объем вакуумной камеры спроектирован с применением САПР, что позволило добиться минимальной металлоёмкости при необходимой прочности.
В процессе наладочных работ все высоковакуумные камеры нашего производства проходят процесс дегазации с прогревом стенок, что позволяет в дальнейшем получать более короткое время выхода на заданный режим.
Прижимы распашной двери, с подвесными петлями конструкции собственной разработки, расположены по контуру и позволяют надёжно герметизировать рабочий объем.
По умолчанию испытательная камера глубоко вакуума оснащается двумя технологическими портами стандарта ISO-K. Дополнительные порты любого стандарта и технологического применения могут быть установлены на камере по требованиям заказчика.
На двери камеры имеется инспекционное окно для наблюдения за рабочим пространством в процессе испытаний. Характеристики серийно изготавливаемых высоковакуумных камер приведены в таблице 1, но также возможно изготовление с размерами и характеристиками по вашему запросу.
Таблица 1. Массогабаритные характеристики климатических камер тепла-холода-вакуума
Модель вакуумной камеры | Размеры внутреннего объема (ВхШхГ), мм | Наружные размеры камеры (ВхШхГ), мм | Объем рабочего пространства, литров | Диаметр смотрового окна, мм | Размеры термоплиты (ШхГ), мм |
TCV-64 | 400х400х400 | 1500х800х1500 | 64 | 100 | 350х350 |
TCV-150 | 550х550х550 | 1800×850×1700 | 166 | 100 | 500х500 |
TCV-250 | 650х650х600 | 1800×900×2000 | 253 | 100 | 600х550 |
TCV-500 | 800х800х800 | 1800×1100×2300 | 512 | 150 | 750х750 |
TCV-800 | 950х950х900 | 1950×1300×2300 | 812 | 150 | 900х850 |
TCV-1000 | 1000х1000х1000 | 2100×1450×2500 | 1000 | 150 | 950х900 |
Таблица 2. Метрологические характеристики камер вакуумных испытаний
Диапазон воспроизводимых давлений, мм.рт. ст. | От 760 до1*10-6 | |
Отклонение достигнутого значения давления в камере от заданного | ±5% или ±1 мм рт. ст. в зависимости от того, что больше | |
Продолжительность времени установления достигнутого значения давления, от момента включения, час | 5 | |
Точность измерений | От 10Е-9 до 10Е-3 мм. рт. ст. | ±0,2 декады |
| От 2*10Е-3 до 10Е-1 мм. рт. ст. | ±15% | |
| От 2*10Е-1 до 1*10 мм. рт. ст. | ±10% | |
| От 10 до 760 мм. рт. ст. | ±5% | |
Диапазон температур на термоплите, °С | от -70 до +200 | |
Амплитуда колебаний температуры на термоплите в установившемся режиме, °С | ±0,5 | |
Неравномерность распределения температуры на термоплите, °С | ±1 | |
Преимущества камер глубокого вакуума REOCAM
В наших камерах глубокого вакуума применяется современная система вакуумной откачки с использованием только безмасляных средств. Двухступенчатый форвакуумный насос со спиральным ротором имеет простую и надёжную конструкцию. Он оснащён обратным клапаном для предотвращения обратного потока при останове насоса.
- Для обеспечения режима высокого вакуума используется гибридный турбомолекулярный насос с передовой технологией 5-ти осевого магнитного подвеса, производства лидирующей компании в области вакуумных технологий.
- Турбомолекулярные насосы среди средств высоковакуумной откачки являются наименее требовательными в обслуживании, обеспечивая «сухую» откачку.
- Установка шиберного затвора на входе в магистраль откачки исключает необходимость ожидания полной остановки турбомолекулярного насоса при завершении испытаний и необходимости открытия двери, а также позволяет сократить время выхода на режим, обеспечивая «сохранение вакуума» в системе откачки.
- Данныеиспытательные камеры глубокого вакуумаоснащаются компактным широкодиапазонным вакуумметромсо встроенным цифровым дисплеем, использующий самые современные сенсорные технологии.
- Для измерения вакуума прибор использует два датчика: в диапазоне от атмосферного давления до 10-2Торр работает высоконадежный кристаллический кварцевый датчик, если давление от 10-2до 10-9Торр используется двойной инверсно-магнетронный датчик с холодным катодом. Для настройки прибора используется миниатюрная сенсорная панель управления.
- Опционально возможна установка в рабочем объёмевакуумной камерымедной термоплиты для создания различных температур и передачи их объекту испытаний. Она располагается на специальных термоизолирующих опорах для исключения передачи температуры от стенок рабочего объема, что позволяет добиться максимальной равномерности температурного поля на плите.
- Для крепления объекта испытания к термостолу на нем имеется массив отверстий М6 с шагом 100х100 мм. Изменение температуры на плите происходит за счёт воздействия теплоносителя через прикрепленный к ней змеевик.
- Максимальный диапазон температур на термоплите от +200°С до -200°С. Минимальная температура в рабочем объеме камеры вакуумных испытаний достигается за счет применея линии охлаждения жидким азотом.
Система автоматического управления и регистрации параметров вакуумных установок, термобарокамер, камер глубокого вакуума.
Наша компания имеет многолетний опыт работы в сфере создания вакуумных испытательных систем, что позволяет создавать оборудование, полностью соответствующее требованиям заказчиков и обеспечивающие наилучшее соотношение цена/качества.
Накоплено большое количество собственных разработок реализации различных вакуумных систем. Политика компании нацелена на длительное взаимодействие с заказчиком, по средством осуществления технической и сервисной поддержки на всей территории России.
Источник
Климатические камеры больших объёмов (Walk-In)
Для проведения климатических испытаний крупногабаритных объектов применяются камеры тепла-холода, тепла-холода-влаги и тепла-влаги, изготовленные из сендвич-панелей. Зарубежные аналоги данных испытательных комплексов имеют классификацию walk-in.
Испытательные камеры REOCAM изготавливаются из специальных сендвич-панелей, оснащённых эксцентриковыми замками. Это позволяет избежать разрушения швов в местах стыка панелей при работе в условиях быстрого изменения температуры в широком диапазоне. Применяемые на нашем производстве сендвич-панели представляют собой трёхслойную плиту выполненную из нержавеющего листа с одной стороны, покрытого полимерной порошковой окраской оцинкованного листа с другой и слоя теплоизоляции из вспененного полиуретана между ними. Для большей жёсткости применяемые металлические листы имеют рифление. Толщина стенок термокамер составляет 100 мм. и более. Она подбирается таким образом, чтобы обеспечить необходимую теплоизоляцию и избежать внутреннего разрушения (растрескивания) панелей. Специальная система клапанов позволяет избежать перепада давления между испытательным пространством и окружающей средой. Применение сендвич-панелей даёт широкие возможности по варьированию размеров камер, поэтому возможно изготовление в чётком соответствии с требованиями Заказчика. Камеры собираются на месте непосредственной эксплуатации, что в значительной мере снижает затраты на транспортировку и разгрузку. При необходимости несущего каркаса, данная сварная конструкция также собирается по месту из предварительно подготовленных деталей. Крупногабаритные климатические камеры изготавливаются как уличного размещения, так и внутри зданий.
.png)
Данные испытательные камеры оснащаются полностью автоматизированными откатными дверьми либо двустворчатыми распашными воротами. Для удобной работы пользователя на стенках камеры устанавливается обзорное окно, технологические порты, дополнительные двери, шлюзы и т.п. Для совпадения уровней пола камеры и помещения испытательная камера может заглубляться в бетонное основание. При необходимости пол делается со специальным усилением, рассчитанным на нагрузки от испытуемого изделия большой массы, до 10т/кв.м. Технологическое оборудование для создания в рабочем объёме испытательной камеры необходимых климатических воздействий изготавливается и проверяется на нашей производственной площадке и доставляется на территорию заказчика готовое к эксплуатации, что позволяет сократить время пусконаладочных работ и оперативно ввести камеру в эксплуатацию. Рабочее место оператора климатической испытательной камеры, оснащённое панелью управления и ПК, выполняется на требуемом удалении.
Метрологические характеристики изготавливаемого испытательного оборудования.
| Характеристики камеры | Соответствие стандарту | Значения |
| Диапазон воспроизводимых температур, °С | ГОСТ Р 53618-2009 | от -70 до + 85 |
| Отклонение достигнутого значения температуры в камере от заданного, °С | ±2 | |
| (максимальное отклонение установившейся в камере температуры от значения, измеренного образцовым датчиком во всем диапазоне воспроизводимых температур) | ||
| Амплитуда колебаний температуры в установившемся режиме, °С | ±0,5 | |
| (максимальное отклонение от среднего значения при регулировании температуры, соответствует ошибочно применяемому понятию «точность поддержания температуры во времени») | ||
| Градиент температуры, °С | 4 (±2) | |
| (максимальная разница между самой холодной и самой теплой точкой во внутреннем объеме камеры, измеренная в любой момент времени, соответствует ошибочно применяемому понятию «точность поддержания температуры по объёму») | ||
| Класс точности датчика температуры | Госреестр СИ | А |
| №61352-15 | ||
| Предельные значения относительной влажности при температурах от 20 до 60 °С, % | ГОСТ Р 53616-2009 | от 10 до 98 |
| Отклонение достигнутого значения относительной влажности в камере от заданного, % | ±3 | |
| Амплитуда колебаний относительной влажности в установившемся режиме, % | ±3 | |
| Погрешность датчика относительной влажности | Госреестр СИ №60423 | ±2 |
Опционально возможно изменение метрологических характеристик камер, оснащение разчилными конструкциями для работы с изделием, дополнительными портами, усиленным полом, специализированными дверьми, рабочим местом оператора, специализированным программным обеспечением и многим другим
Вы можете ознакомиться с предлагаемыми нами габаритами испытательных комплексов большого объёма. Обращаем Ваше внимание, что при разработке и производстве испытательных камер класса Walk-In, размеры рабочего объёма и технологического оборудования климатической камеры задаются по требованию Заказчика.
| Модель камеры | Размеры внутреннего объема (ВхШхГ), мм | Наружные размеры камеры (ВхШхГ), мм | Объем рабочего пространства, литров | Размеры технологического агрегата (ВхШхГ), мм |
| TC(H)-8000 | 2000х2100х2000 | 2500х2600х3200 | 8400 | 2500х600х2620 |
| TC(H)-10000 | 2200х2100х2200 | 2700х2600х3500 | 10164 | 2500х600х2620 |
| TC(H)-20000 | 2600х2400х3200 | 3000х2900х4400 | 19968 | 2500х900х2620 |
| TC(H)-30000 | 3200х3000х3200 | 3700х3600х4400 | 30720 | 2500х1200х2700 |
| TC(H)-50000 | 3600х3600х3600 | 4200х4200х4900 | 50544 | 2500х1600х2700 |
| TC(H)-75000 | 4200х4200х4200 | 4700х4700х5600 | 74088 | 2500х1600х2700 |
| TC(H)-100000 | 4500х4500х5000 | 5000х5000х6500 | 10125 | 2500х1600х2700 |
Предлагаем Вашему вниманию уже реализованные ООО «НПФ «РЕОМ» проекты климатических испытательных камер большого объёма различных размеров и технического оснащения
На этом сайте используются файлы cookie. Продолжая просмотр сайта, вы разрешаете их использование. Не показывать больше
Источник
Общество с ограниченной ответственностью «Научно-производственная фирма «РЕОМ» выпускает широкий спектр испытательных камер для проведения испытаний различных изделий и материалов, таких как испытания при высоких и низких температурах, высокой и низкой относительной влажности, низком атмосферном давлении, в вакууме и при интенсивном солнечном излучении.
Выпускаемые испытательные камеры можно разделить на следующие серии:
Климатические камеры
Предназначены для испытания изделий в режимах высокой и низкой температуры (от -85 до +350 °С), а также контролируемой относительной влажности (от 10 до 98 %). Объем серийной камеры может быть от 64 до 8000 л. В зависимости от требуемого воздействия камеры могут разделятся на подвиды:
- камеры тепла
- камеры холода
- камеры тепла и влаги
- камеры тепла и холода
- камеры тепла холода и влаги
Климатические камеры больших размеров
Такой вид камер часто имеет название “Walk-In” и предназначен для проведения климатических испытаний крупногабаритных объектов. Внутренний объем таких камер может быть внушительных размеров, от 8.000 до 100.000 л. Корпус камеры имеет модульную сборно-разборную конструкцию, что позволяет транспортировать её в разобранном виде до места установки, а сборку производить в кратчайшие сроки. Камеры изготавливаются из современных пенополиуретановых сэндвич-панелей с лабиринтным уплотнением, что обеспечивает отличные теплоизоляционные свойства и не требует применения ограждающих конструкций. По видам испытанийкамеры больших размеров делятся на такие же подвиды, что и обычные климатические камеры.
Барокамеры (вакуумные камеры)
Разделяются на подвиды:
- барокамеры
- термобарокамеры
- термобаровлагокамеры
Барокамеры предназначены для проведения испытаний на пониженное давление от атмосферного до 1 мм рт. ст. Как правило, такие камеры используются для испытания видов продукции, эксплуатируемых на высоте (летательные аппараты) или транспортируемых воздушным транспортом. Рабочий объем барокамер выполнен из прочной нержавеющей стали и усилен оребрением, способным выдержать давление атмосферы. Термобаровлагокамеры позволяют проводить испытания при одновременном воздействии пониженного давления, температуры и контролируемой относительной влажности.
Вакуумные сушильные шкафы
Обеспечивают одновременное воздействие пониженного давления (до 1 мм. рт. ст.) и повышенной температуры.
Вакуумные сушильные шкафы предназначены для проведения технологической обработки в различных технологических процессах: сушка, вулканизация, полимеризация, прокаливание, обжиг, стерилизация и многих других. Технически отличаются от термобарокамер отсутствием циркуляции воздуха в рабочем объеме и применением другого способа нагрева.
Высоковакуумные испытательные камеры (камеры глубокого вакуума)
Используются для проведения испытанийизделий предполагающих работу в условиях космического пространства. В таких камерах достигается предельное пониженное давление 1·10-9 мм.рт.ст. при помощи современной системы вакуумной откачки с использованием тандема из двухступенчатого форвакуумного насоса и турбомолекулярного насоса.
Рабочий объем камеры высокого вакуума изготовлен из нержавеющей стали с полированной зеркальной поверхностью, обеспечивающей минимальное газовое натекание в рабочее пространство. Опционально возможно установить в рабочем объёме камеры медную термоплиту для создания различных температур (от -200 до +200 °С) и передачи их объекту испытаний. Плита располагается на термоизолирующих опорах для исключения передачи температуры к стенкам рабочего объема, что позволяет добиться максимальной равномерности температурного поля на плите.
Камеры для испытания образцов строительных материалов (камеры испытания бетонов)
Разделяются на подвиды:
- Камеры для испытаний бетонов
Камеры для испытания бетонов на морозостойкость обеспечивают комплексное проведение испытаний образцов строительных материалов по ГОСТ 10060-2012 а также пригодны для испытаний кирпича по ГОСТ 7025-91.
С помощью этих камер проводится циклическая заморозка и оттайка образцов бетона с целью определения марки морозостойкости. Конструктивно камеры для испытания бетонов представляют собой ванну с полкой для размещения образцов, в которой может не только воспроизводиться температура испытаний, но и подаваться солевой раствор для проведения оттайкив автоматическом режиме. Внутренний объем камеры изготовлен из коррозионно-стойкой стали AISI316L, не подвергающейся коррозии в условиях воздействия агрессивной среды. В комплект поставки входит 12 контейнеров для образцов из нержавеющей стали.
- Камеры для испытаний ограждающих конструкций
Предназначены для определения сопротивления теплопередаче ограждающих конструкций по ГОСТ Р 56623-2015 и блоков оконных и дверных по ГОСТ 26602.1-99. Камеры для испытаний ограждающих конструкций используются производителями стройматериалов для контроля качества продукции, лабораториями для проведения сертификационных испытаний, научно-исследовательскими институтами для изучения свойств и разработки новых перспективных материалов.
Представляют собой испытательную камеру, состоящую из тёплого и холодного отсеков, разделённых испытуемой конструкцией.Камера оснащается системой контроля температуры как на поверхности, так и по толщине конструкции. Данные с температурных датчиков (8 или 16 каналов) записываются на карту памяти для последующего анализа.
Камеры солнечного излучения
Камеры солнечного излучения предназначены для проверки стойкости изделий к воздействию интенсивного солнечного излучения (солнечной радиации).
Для воспроизведения солнечного излучения применяются современные металл-галогеновые лампы, размещаемые за защитным стеклом в потолочной части камеры. Диапазон спектрального излучения ламп очень широк: от УФ до ИК и представляет собой полосу от 280 до 3000 нм. Номинальная интегральная плотность теплового потока составляет 1200 Вт/м². Опционально возможна установка блока управления лампами, обеспечивающего регулировку интенсивности светового потока в пределах от 60 до 100% от максимальной мощности.
Камеры солнечного излучения могут изготавливаться в различных климатических модификациях, позволяющих проводить испытания продукции одновременно по нескольким воздействиям:
- камеры тепла и солнечного излучения
- камеры тепла, холода и солнечного излучения
- камеры тепла, холода, влаги и солнечного излучения
Сушильные шкафы
Сушильные шкафы используются для проведения температурных испытаний изделий на повышенную температуру, либо для нагревания и сушки материалов в воздушной среде с температурой до 350°С. Процесс охлаждения в сушильных шкафах осуществляется естественным путём. Опционально в шкафу можно установить вентиляционную заслонку (шибер) и несколько полок.
Источник
